Nhóm Nhựa Thông Dụng
Nhựa PE (Polyethylene)
Nhựa PE là vật liệu cơ bản chiếm tỷ trọng lớn nhất trong ngành nhựa. Đạt chứng nhận an toàn thực phẩm (FDA/Quatest). Phân thành hai nhóm chính trong ép phun là HDPE (độ bền cơ học cao, dùng cho bồn, ống áp lực) và LDPE (dẻo dai, dùng cho màng bọc, bao bì).
- 🛠️ Phương pháp: Ép phun, Đùn, Thổi màng
- 🟠 Độ khó: Dễ (Tốc độ chu kỳ ép nhanh từ 8-15 giây)
- 📐 Độ co ngót: 1.5% – 3.0% (Mức cao)
- 🔥 Chịu nhiệt: -50 độ C đến +80 độ C
Hạt nhựa PE dễ tăng ẩm gấp 3-5 lần sau quá trình vận chuyển đường biển. Bắt buộc sấy khô trước khi ép. Lỗi sai lệch chỉ số chảy MFI >8% giữa các lô vật tư sẽ dẫn đến hiện tượng bavia toàn bộ máy ép.
Cần vật liệu chịu nhiệt độ cao hơn và cứng hơn: Chọn nhựa PP. Yêu cầu chịu lực va đập kỹ thuật: Chọn nhựa ABS.
Nhựa PE là gì?

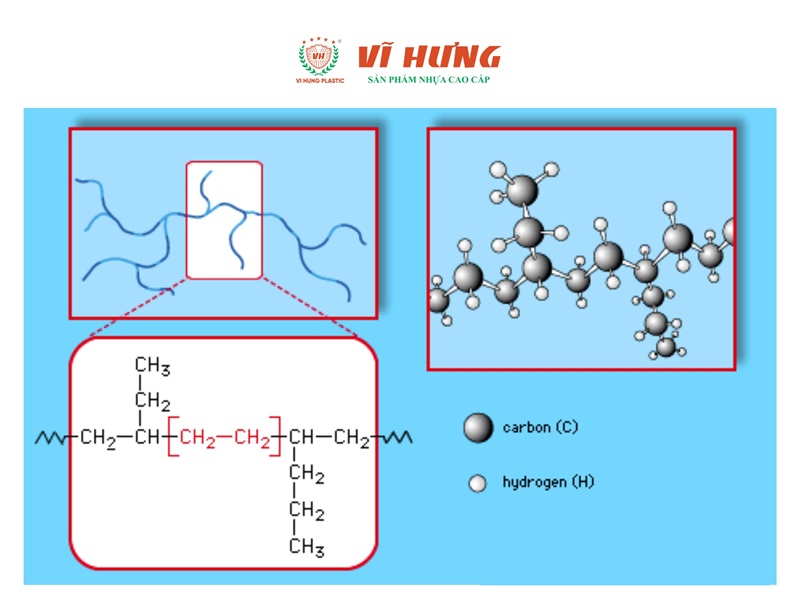

Nhựa PE (Polyethylene) là một polymer nhiệt dẻo được tạo thành từ phản ứng trùng hợp monome etilen (C₂H₄), có cấu trúc chuỗi carbon-hydro liên kết chặt chẽ giúp vật liệu đạt đặc tính dẻo dai, chống thấm nước hoàn toàn và trơ với nhiều loại hóa chất.
Nhựa PE nguyên sinh tồn tại dưới dạng hạt có màu trắng đục mờ hoặc trong suốt tùy thuộc vào tỷ trọng phân tử. Bề mặt thành phẩm trơn láng, cho cảm giác sáp khi chạm vào, không mùi và không vị. Đặc điểm vật lý nổi bật của họ vật liệu này là trọng lượng riêng thấp, có khả năng nổi trên mặt nước và chi phí sản xuất nguyên liệu thô ở mức thấp nhất trong nhóm nhựa thông dụng.
Phân loại nhựa PE trong sản xuất công nghiệp
Nhựa Polyethylene (PE) có công thức phân tử là (C2H4)n, được phân chia thành 7 dòng vật liệu chính dựa trên thông số tỷ trọng và mức độ phân nhánh của chuỗi polymer, bao gồm LDPE, LLDPE, HDPE, MDPE, VLDPE, UHMWPE và XLPE, trong đó hai loại được sử dụng phổ biến nhất trong gia công khuôn mẫu là HDPE và LDPE.
Nhựa HDPE (Polyethylene mật độ cao) có mật độ từ 0.941 đến 0.965 g/cm³. Cấu trúc mạch thẳng ít phân nhánh tạo ra độ bền kéo cao, đạt 20-40 MPa. HDPE được chỉ định cho các sản phẩm yêu cầu chịu áp lực như ống dẫn nước, pallet và can nhựa.
Nhựa LDPE (Polyethylene mật độ thấp) có mật độ từ 0.910 đến 0.925 g/cm³. Cấu trúc phân nhánh nhiều làm giảm lực liên kết, tạo ra đặc tính dẻo dai với độ bền kéo từ 8-20 MPa. LDPE là lựa chọn tiêu chuẩn cho màng bọc thực phẩm, túi xốp và các chi tiết uốn cong.
Ứng dụng của nhựa PE
Nhựa PE được sử dụng làm nguyên liệu chính cho ngành bao bì đóng gói, sản xuất đồ gia dụng và vật liệu công trình hạ tầng nhờ đặc tính chống thấm nước và trọng lượng nhẹ.
Mỗi biến thể của PE đáp ứng một nhóm yêu cầu kỹ thuật chuyên biệt tùy thuộc vào độ cứng vững và khả năng chịu lực. Danh sách dưới đây phân chia các ứng dụng gia công thực tế theo từng ngành công nghiệp cụ thể:
- Bao bì và màng công nghiệp: Nhựa LDPE được gia công bằng phương pháp đùn thổi màng để làm màng bọc thực phẩm, túi ni lông và màng co đóng gói. Nhựa LLDPE được sử dụng sản xuất màng quấn cường lực bọc hàng hóa trên pallet.
- Gia dụng và vệ sinh môi trường: Nhựa HDPE được gia công ép phun thành thùng rác công nghiệp ngoài trời, pallet nhựa kê hàng, thớt nhựa nhà bếp và đùn thổi can chứa hóa chất, dung dịch tẩy rửa.
- Vật liệu xây dựng và hạ tầng: Nhựa HDPE và MDPE được đùn định hình làm ống dẫn nước sạch cỡ lớn, ống luồn cáp điện ngầm và sản xuất màng lót chống thấm cho các công trình hồ chứa, bãi rác.
- Linh kiện phụ trợ và ô tô: Nhựa HDPE được gia công đúc thổi hoặc ép phun thành bình xăng ô tô, vỏ bình ắc quy, bình chứa nước rửa kính và tấm ốp lót gầm chắn bùn trên xe máy.
Xu hướng vật liệu nhựa sinh học Bio-PE
Bio-PE (Green PE) là loại nhựa Polyethylene được tổng hợp từ cồn Ethanol chiết xuất từ các nguồn thực vật như cây mía hoặc củ cải đường thay vì sử dụng nhiên liệu hóa thạch.
Bio-PE có cấu trúc hóa học và thông số gia công ép phun, đùn thổi giống chính xác 100% so với PE truyền thống, đồng thời không có khả năng tự phân hủy sinh học ngoài môi trường. Giá trị cốt lõi của Bio-PE nằm ở việc nguyên liệu thực vật đã hấp thụ khí CO2 trong suốt quá trình sinh trưởng.
Việc chuyển đổi sử dụng Bio-PE làm bao bì giúp các doanh nghiệp sản xuất đạt được chứng nhận Trung hòa Carbon (Carbon Neutral) và đáp ứng các tiêu chuẩn ESG khắt khe tại thị trường xuất khẩu Châu Âu và Bắc Mỹ.
Quản trị rủi ro vật tư và lỗi gia công nhựa PE
Việc kiểm soát chất lượng hạt nhựa đầu vào và thông số thiết bị quyết định chất lượng thành phẩm nhựa PE. Dưới đây là các lỗi thường gặp ghi nhận từ thực tế sản xuất.
Lỗi vệt bạc do độ ẩm: Mặc dù báo cáo kiểm định (COA) của nhà cung cấp thường ghi nhận độ ẩm hạt nhựa PE dưới 0.01%, thực tế lưu kho và vận chuyển đường biển từ 25 đến 35 ngày làm độ ẩm hạt tăng từ 3 đến 5 lần. Bỏ qua công đoạn sấy là nguyên nhân trực tiếp gây lỗi vệt bạc và nổi bọt khí trên bề mặt sản phẩm. Quy chuẩn sản xuất yêu cầu sấy hạt HDPE/LDPE ở nhiệt độ 80-90 độ C trong 1 đến 2 giờ, điểm sương duy trì dưới -35 độ C để đưa độ ẩm về mức an toàn dưới 0.02%.
Lỗi cong vênh trên vật liệu HDPE: Nhựa PE có tỷ lệ co ngót rất cao, dao động từ 1.5% đến 3.0%. Đối với các sản phẩm HDPE có thiết kế bề mặt rộng, việc làm mát khuôn không đồng đều sẽ gây ra biến dạng cong vênh nghiêm trọng. Kỹ thuật viên cần tinh chỉnh nhiệt độ khuôn trong dải 20-60 độ C. Nâng nhiệt độ khuôn từ 40 độ C lên 50 độ C và duy trì hệ thống kênh làm mát cách bề mặt 10-15mm giúp giảm thiểu 80% rủi ro cong vênh.
Lỗi bavia do biến động chỉ số chảy: Các nhà cung cấp vật tư không ổn định có thể thay đổi cấp phối lô hạt nhựa mà không thông báo. Khi chỉ số chảy MFI lệch trên 8% so với tiêu chuẩn, nhựa nóng chảy quá mức (nhiệt độ nòng 180-220 độ C) sẽ tràn ra khỏi khe thoát khí (venting 0.01-0.03mm) của khuôn, gây lỗi bavia đồng loạt. Nhà máy cần yêu cầu thử nghiệm MFI độc lập trước khi đưa vật tư vào sản xuất hàng loạt.
Kinh nghiệm nhận diện hạt nhựa PE nguyên sinh và tái sinh
Hạt PE nguyên sinh có kích thước đồng đều, bề mặt bóng, màu sắc trắng đục hoặc trong suốt và gần như không có mùi. Khi thực hiện phép thử đốt, hạt nguyên sinh cháy chậm, ngọn lửa trong và không sinh khói.
Hạt PE tái sinh thường có màu xám tối, mùi hắc. Dấu hiệu nghiêm trọng nhất là sự xuất hiện của các chấm đen kích thước từ 30 đến 50µm, nguyên nhân do cặn xúc tác hoặc nhựa phân hủy lưu lại. Đốt hạt tái sinh sẽ sinh ra khói đen và mùi khét mỡ. Việc đưa hạt nhiễm bẩn vào hệ thống silo sẽ làm ô nhiễm toàn bộ quy trình, bắt buộc phải dừng máy và xả nòng từ 2 đến 3 giờ.
Tỷ lệ sử dụng nhựa tái sinh nội bộ cho các sản phẩm PE không tiếp xúc thực phẩm được giới hạn ở mức tối đa 20%. Vượt qua tỷ lệ này sẽ làm giảm độ bền kéo của sản phẩm từ 15% đến 25%.
Ảnh hưởng của phụ gia đến cơ tính nhựa PE
Việc phối trộn hỗn hợp hạt màu và phụ gia cho nhựa PE được thực hiện bằng máy trộn định lượng tự động với độ chính xác ±0.3%. Tỷ lệ hạt màu tiêu chuẩn dao động từ 1.5% đến 3.5%. Việc bổ sung các chất phụ gia làm thay đổi đặc tính vật lý nguyên bản của PE: Sử dụng phụ gia chống tia UV giúp gia tăng tuổi thọ sản phẩm ngoài trời nhưng sẽ làm giảm độ bóng bề mặt từ 10% đến 15%. Sử dụng chất hóa dẻo hỗ trợ dòng chảy vào khuôn tốt hơn nhưng đánh đổi lại, độ bền kéo cơ học giảm từ 15% đến 25%.
Bảng thông số kỹ thuật nhựa PE
| Thuộc tính | Thông số chuẩn | Lưu ý kiểm soát tại nhà máy gia công |
|---|---|---|
| 1. Đặc tính Cơ học và Vật lý | ||
| Mật độ (Density) | LDPE: 0.910 – 0.925 g/cm³ HDPE: 0.941 – 0.965 g/cm³ | Trọng lượng nhẹ, tối ưu chi phí nguyên liệu tính theo thể tích khuôn. |
| Độ co ngót (Shrinkage) | 1.5% – 3.0% | Tỷ lệ co ngót cao, bắt buộc bù trừ thông số chính xác khi gia công CNC khuôn mẫu. |
| Chỉ số chảy (MFI) | LDPE: 0.1 – 50 g/10min HDPE: 0.1 – 40 g/10min | Dung sai MFI cho phép ±8%. Vượt ngưỡng này dễ phát sinh lỗi thiếu liệu hoặc bavia. |
| Độ bền kéo (Tensile) | LDPE: 8 – 20 MPa HDPE: 20 – 40 MPa | HDPE sở hữu độ bền cơ học gấp đôi LDPE, phù hợp đúc chi tiết chịu lực. |
| 2. Quy chuẩn Gia công tại Máy | ||
| Thông số Sấy nhựa | 80 – 90 độ C (1-2 giờ) Dewpoint ≤ -35 độ C | Độ ẩm yêu cầu dưới 0.02%. Không sấy kỹ là nguyên nhân cốt lõi gây nổi bọt khí và vệt bạc ở thành phẩm ép. |
| Nhiệt độ thiết bị | Nòng: 180 – 220 độ C Khuôn: 20 – 60 độ C | Cần sử dụng khuôn làm mát đều. Thép chế tạo khuôn tiêu chuẩn: P20 hoặc 718H. Chu kỳ ép nhanh từ 8-15s. |
| Tỷ lệ Tái sinh an toàn | Tối đa 20% | Chỉ áp dụng cho chi tiết phi thực phẩm. Không sử dụng cho các đơn hàng gia công thiết bị y tế hoặc bao bì ăn uống. |
| 3. Nhận biết và Kiểm tra Nguyên liệu | ||
| Cảm quan ngoại quan | Trắng đục/Trong, bề mặt bóng | Kiểm soát chặt tỷ lệ hạt có chấm đen dưới 10 ppm. Bao bì rách quá 2% bị từ chối nhập kho. |
| Thử nghiệm nhiệt độ | Cháy trong, không khói đen | Nếu vật tư bốc khói đen và có mùi khét lạ, lô hàng đã bị trộn nhựa phế liệu. |
Lưu Bích Châu là Phó giám đốc Nhựa Vĩ Hưng với hơn 10 năm kinh nghiệm thực chiến, trực tiếp giám sát quy trình sản xuất đạt sản lượng 200 triệu sản phẩm/năm (2023). Phó giám đốc Lưu Bích Châu tốt nghiệp Cử nhân ngành Quản trị Kinh doanh Điều hành tại Trung Quốc, kết hợp tư duy sản xuất tinh gọn vào kỹ thuật ép phun nhựa cùng sự am hiểu sâu sắc đặc tính vật lý của từng hạt nhựa, giúp các sản phẩm từ nhà máy Nhựa Vĩ Hưng luôn đảm bảo chất lượng từ khâu thiết kế khuôn mẫu đến thành phẩm trước khi đến tay khách hàng.
